提醒及警告

三禮產品的適用範圍

本公司的產品使用于影音，家電，辦公自動化，車載，通訊，測量設備，機械工具及醫療器材等一般電子設備中。

當本公司產品使用在一般電子設備以外的場合，請務必聯繫本公司營業部門，如超出本公司產品使用條件而引起的機器故障時，本公司概不負責。

在使用本公司的目錄上的產品或信息時，如發生涉及到本公司或第三者的產業財產權(工業 所有權)以及其他權利的相關問題，本公司恕不負責，亦不授權給侵害方。

產品在規定的溫度和濕度條件下保存[溫度: 35℃以下，濕度: 35-65% RH ], 如果保存期超過1年， 端子的可焊性可能會變差。

產品使用的一般要求

• a. 若因產品改善等需要更改記載的內容時, 將不進行事前通知, 請諒解。
• b. 在設計PCB時, 請考慮非磁屏蔽元器件的安裝位置，避免磁干擾引起的故障。
• c. 請不要將產品保存在高溫，高濕，有灰塵，腐蝕性氣體等不適合環境中。
• d. 應留意焊錫條件, 說明中如有提及到焊錫溫度, 是指PIN或端子浸入波峰焊的溫度, 而不是指產品本体。
• e. 工作時電流通過繞組會產生一定的熱量, 在選用時請做散熱設計之考量。
• f. 請避免在結露的環境下使用，在密閉環境中，由於溫度的變化會導致結露，使用時要注意。
• g. 請小心輕拿輕放，避免由於產品的跌落或取出不當而導致的損壞。
• h. 手上有油脂可能導致可焊性下降, 請避免手直接接觸端子。
• i. 端子過度彎曲會導致斷線，請不要過度彎曲端子。
• j. 請確保所有端子和膠殼足完全焊接到印刷電路板上, 盡量避免產品放在印刷電路板邊緣。
• k. 對於可調整磁螺絲或磁帽的線圈，焊接時請避免鬆香黏在磁芯上。
• l. 不要清洗產品, 如需要清洗時請聯繫我司。
• m. 由於表面貼裝件都是以自動安裝為基 準設計，手動焊錫時，請注意產品自動安裝, 請避免接觸卷線露出的部分。另外, 不能將端子作為導向使用。
• n. 本公司的規格書中只規定了產品的品質，在貴司使用中，請務必確認安裝在貴公司產品的狀態。
• o. 對於產品高壓的逆變變壓器，在使用設計時要注意其他導體要離逆變器2mm以上。
• p. 在客戶使用時, 如果產品被灌封, 必須注意：

---大部分灌封材料在硬化時都會收縮, 因此對塑膠骨架或磁芯施加壓應力, 這种應力作用可以給電气特性 帶來負面影響, 极端情況下可能損坏磁芯或塑膠骨架的机械性能。

---必須撿查使用灌封材料是否會導致漆包線的絕緣層，塑膠骨架或膠水的性能降低甚至損壞。

---灌封材料的影響可以改變磁性元器件的高頻特性。

---鐵氧体對直接衝擊是很敏感的, 衝擊可能導致磁性材料損傷甚至破碎。

---對於模壓產品，如果將產品長期放置在潮濕的環境中, 產品的表面可能會生鏽，但不會影響產品的特性。

---即使是客戶的特殊產品，決定性的驗證組件的電路也只能通過客戶執行。

注意事項

以下內容適用于本文件中指定的所有產品

1. 必須留意警告，注意事項和產品的特殊注釋。

2. 為了滿足一定的技術要求, 在此處中描述的產品可能包含的物質受限於一些司法管轄區[比如：它們被列為危險物]，可通過品保部或業務部得到我們的物質數據表等有用的信息, 如有更詳細的問題，請聯繫我們的銷售人員。

3. 我們在不斷的改進我們的產品，因此，產品的描述也會不時的發生改變。相應的產品規格也會變化，因此在下訂單前請確認本刊物發行的產品的描述及規格。

4. 我們有權停止生產及交付的產品, 因此, 我們不能保證所有產品的品名在這裡長期可用。

5. 在此處指明的一些產品包含有關我們的產品在某 些應用領域的適用性陳述。這些陳述是基於我們對有關應用領域中經常放在的產品上的典型要求了解。然而，我們明確指出，這些聲明不能被視為關於我們的產品應用于特定客戶應用具有約束力的聲明。

6. 通常情況下, 3L不熟悉特定客戶的應用，也不熟悉客戶本身需求，由於這些原因，客戶始終有責任檢查并確定具有產品規格中描述的屬性的3L產品是否適合在特定客戶的應用。

7. 在個案中，我們也要指出，在現有技術中，即使按照規定進行操作，電子元件在其通常使用壽命結束之前發生故障也不能完全排除的。

8. 上述內容不適用於個人協議和客戶上述提到的特定產品。

特性測試注意事項

注意1. 除非特別指定，所有產品測試條件為：溫度: 25+/-5℃[室溫]，濕度:35-65%RH。

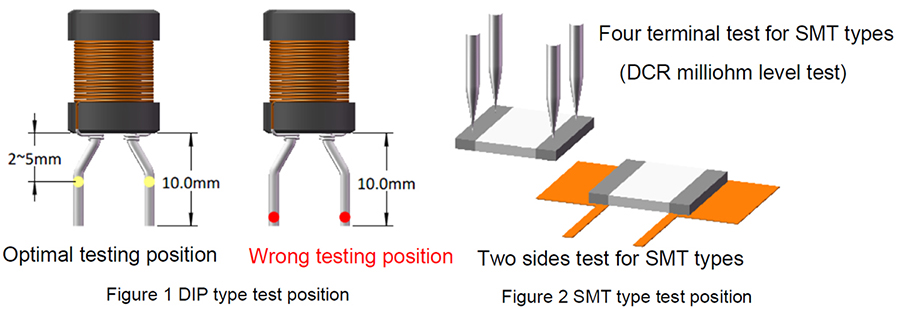

注意2. DIP產品腳長超過5mm时, 測試位置應選取在產品底部2-5mm處; 對SMT產品, 產品的測試端子與夾具接觸良好。如下圖:



1. 電感測試

不同儀器會因測試內阻及方法的不同而導致測試偏差，測量前需要進行歸零補償，測量時請選取儀器自帶的治具及測試線。

2. 漏感測試

不同儀器會因測試內阻及方法的不同而導致測試偏差，測量前需要進行歸零補償，測量時請選取儀器自帶的治具及測試線。

3. 直流電阻測試

盡量減短測試線的長度，保證產品與治具良好接觸，當測試夾具接觸面磨損或測量方法不正確時，會導致DCR值的偏差，特別是當DCR值較小時。

4. 額定電流，飽和電流，溫升電流

飽和電流依初始電感下降變化量來選取；額定電流一般選取飽和電流和溫升電流兩者之間取較小值。

5. 品質因數/SRF/阻抗測試

盡量減短引線的長度，保證產品與治具良好的接觸， 當測試夾具接觸面磨損或測量方法不正確時，會導致測試值的偏差。

6. 圈比及相位測試

漏磁及產品耦合不良等原因會導致圈比測試偏差, 請在測試中注意區分; 當產品的氣隙過大時, 請使用平面磁芯確認, 相位測試注意腳位選取。

7. 高壓測試

AC與DC的耐壓不同, 請在測試時選擇相應的設置, 濕度過高及表面受污染則可能會導致耐壓不良, 請避免在高濕下測試并保持治具及測試產品乾淨。耐壓測試為破壞性測試, 請避免重複測試。

8. 層間短路測試

注意電壓和標準樣品的選取，測試為破壞性測試，避免重複測試。

如有任何問題請聯繫我司。
